Fil - GH 300V

Mașină de sudat pentru armare spațială E

Stroj Fil –GH 300V, an fabricatie 1999

Mașină de sudat pentru armare spațială E

(5 bucăți de derulare sârmă, 1 bucată de stivuire automată 14 m, 5 bucăți de role de nivelare)

Date tehnice:

Flanșă superioară 5 - 14mm material neted sau nervurat

Diagonală 5 - 7mm material neted (5 mm numai până la înălțimea grinzii 250 mm-300 mm diam. 6

Flanșă inferioară 5 - 14mm material neted sau nervurat

Înălțimea fasciculului 70 - 300mm pentru flanse simple

Span

Flanșă inferioară 75mm ( vně )

COMPOZIȚIA MAȘINII

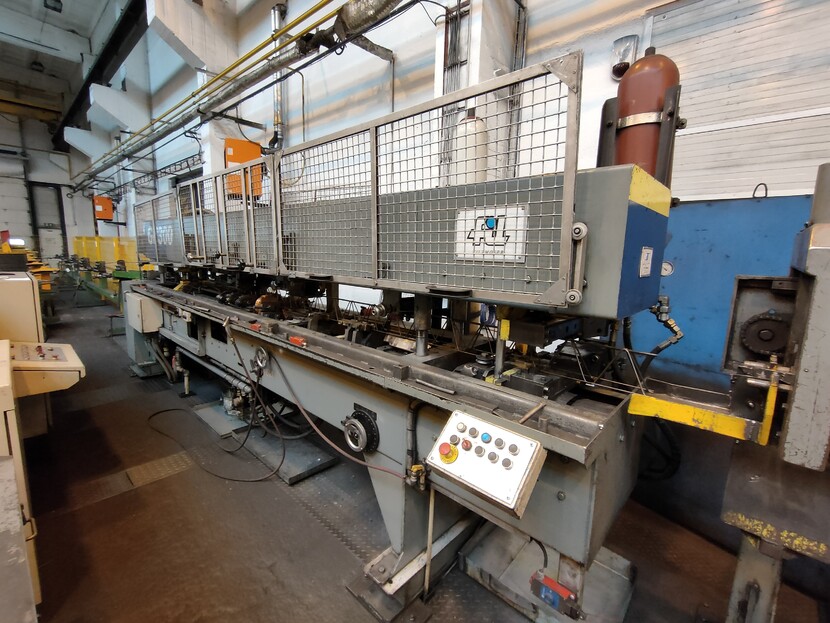

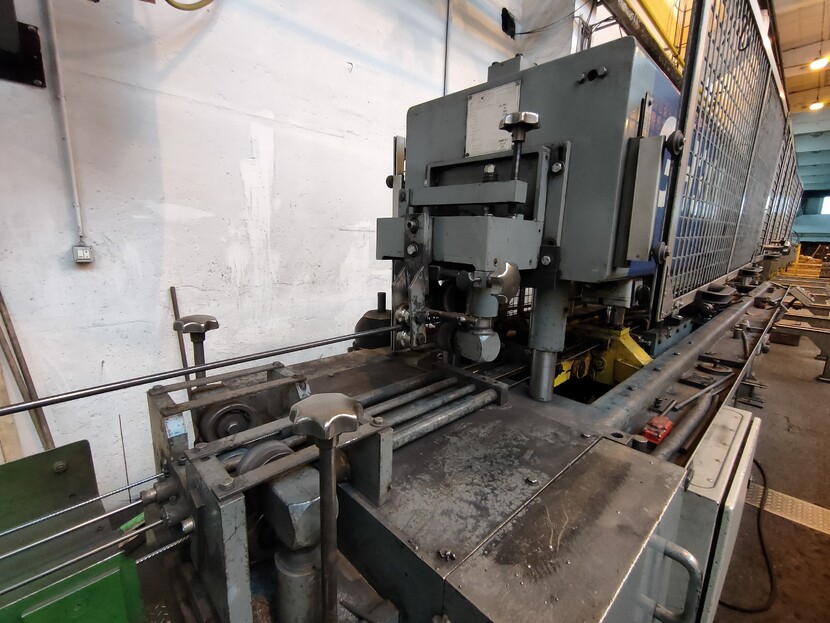

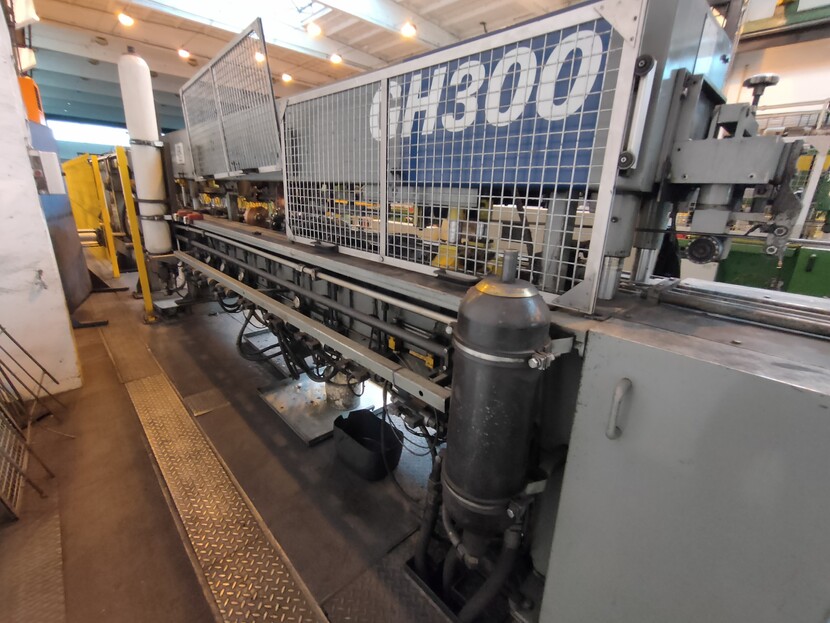

Pos.1 1 Aparat de sudat automat cu fascicul Fil-GH300V cu avans variabil

Echipat cu următoarele:

reglare electrică a înălțimii întregii mașini
suport integrat pentru dispozitivul de deblocare
dispozitiv de derulare mecanic integrat

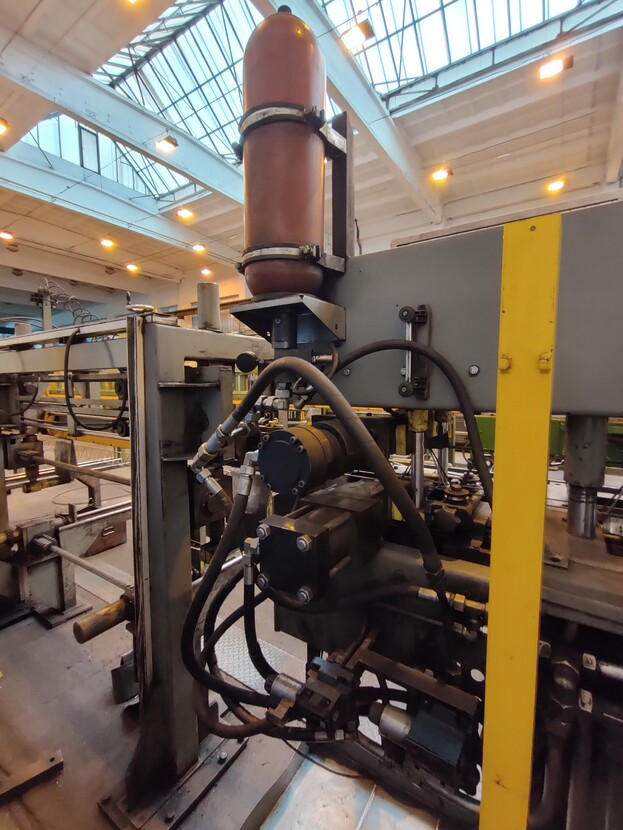

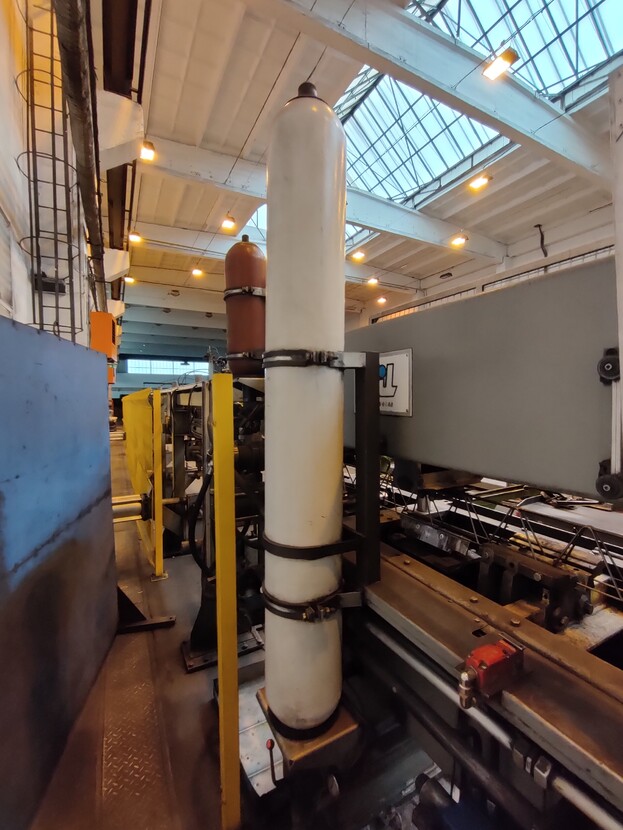

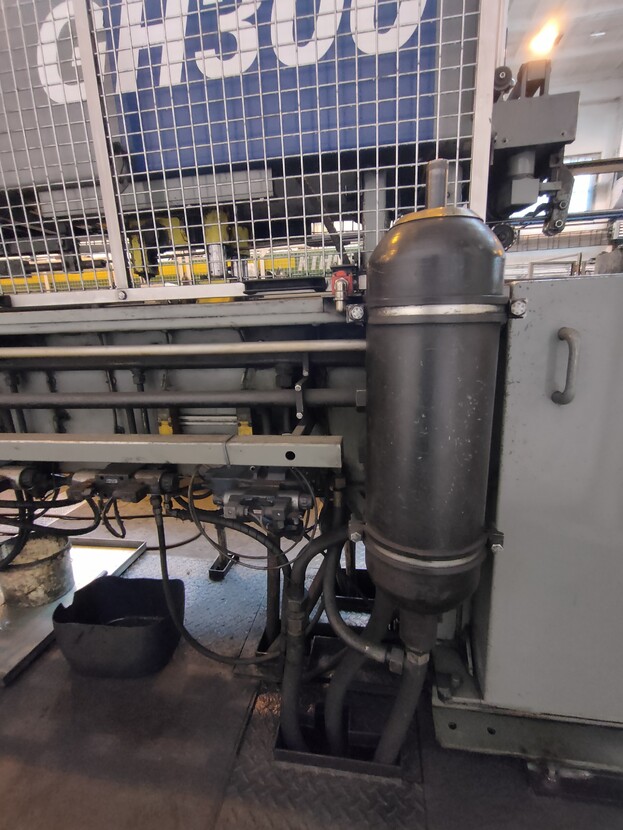

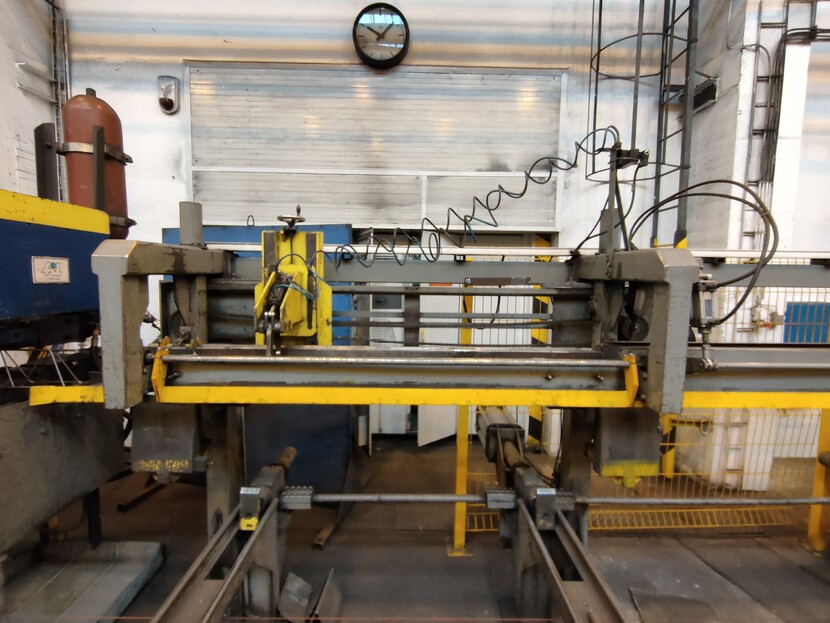

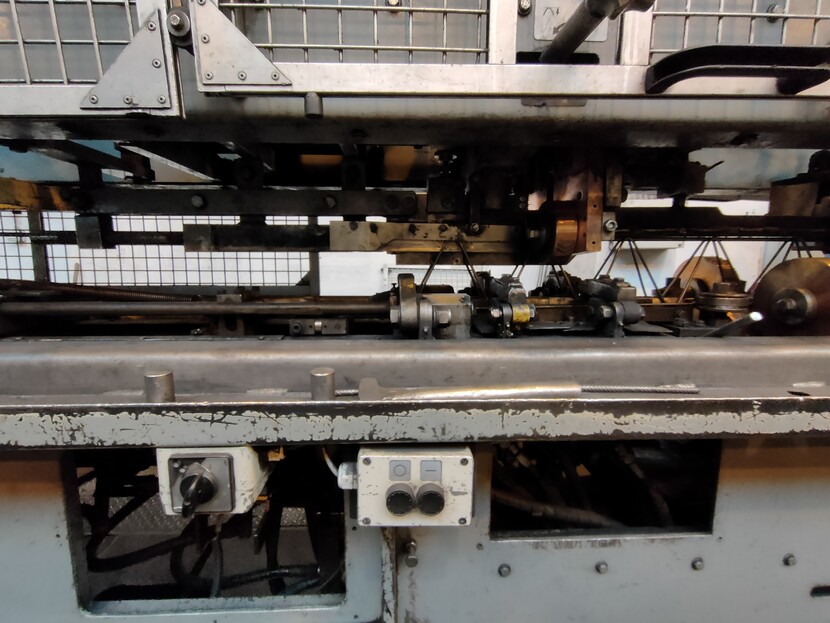

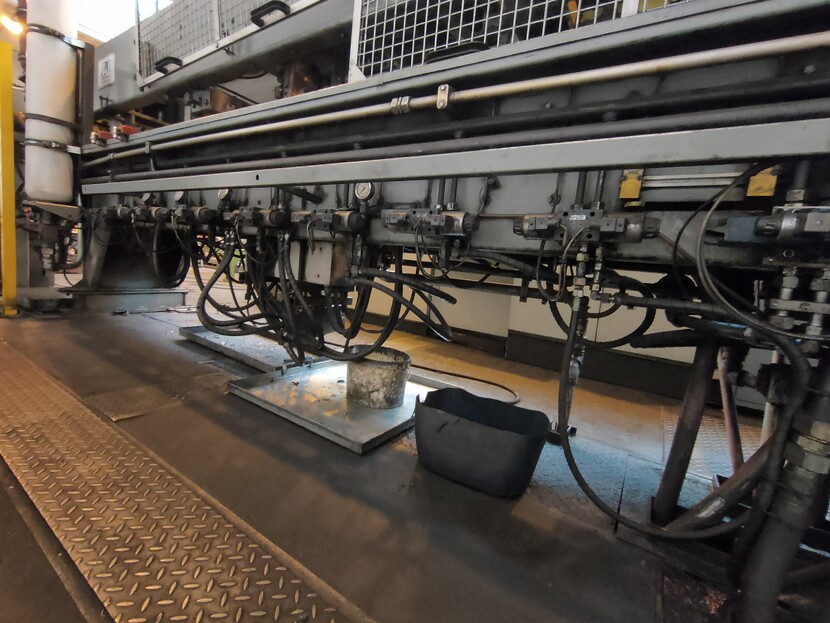

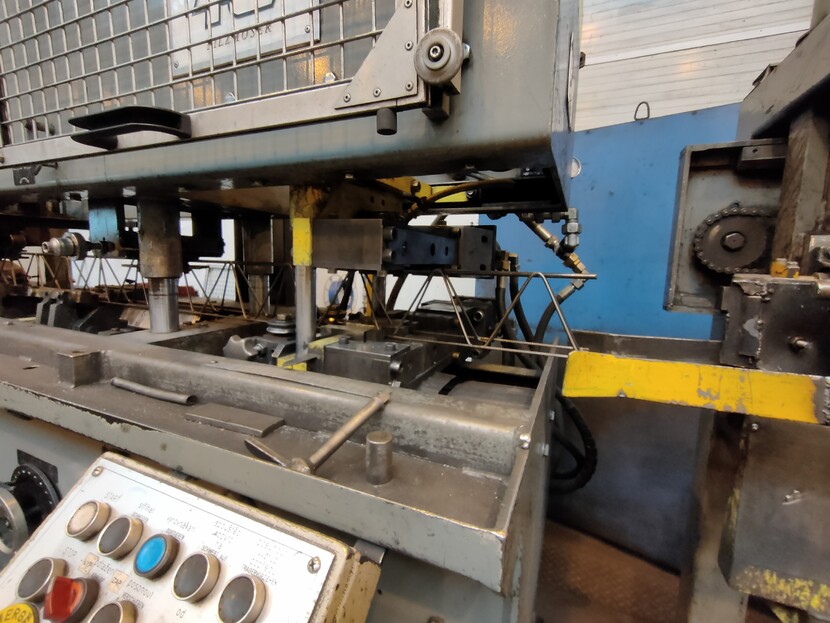

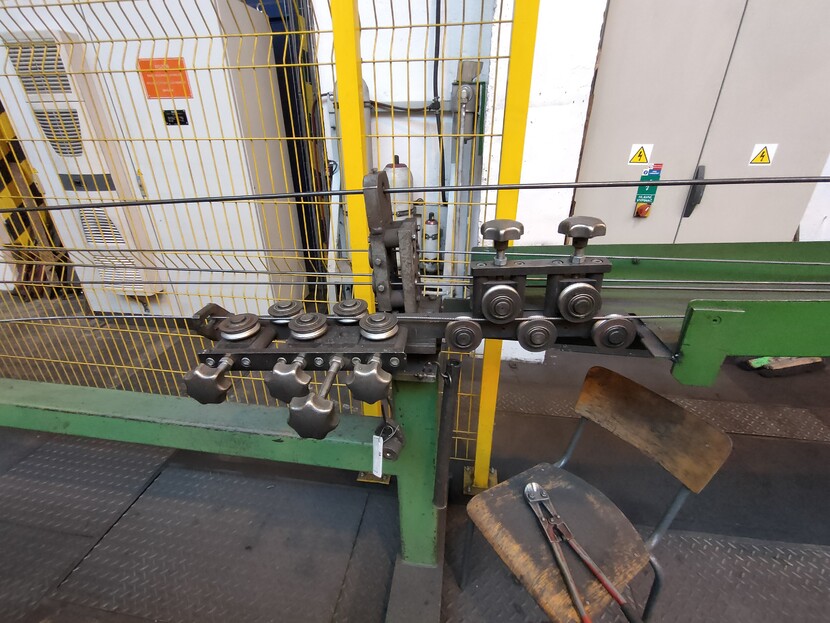

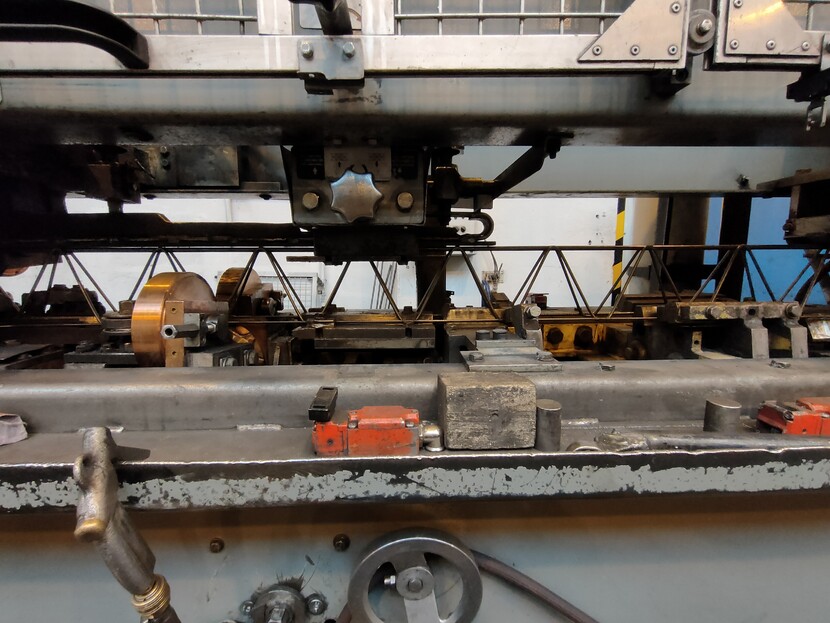

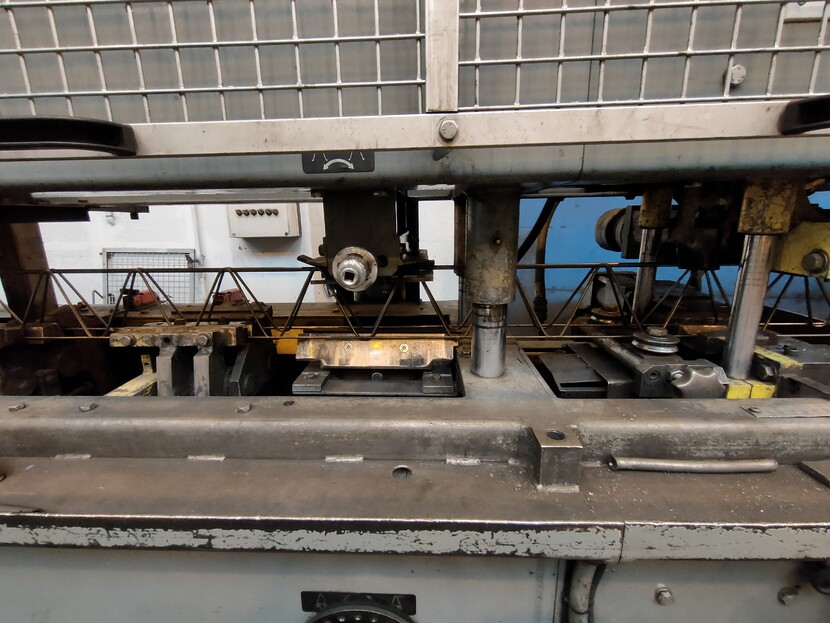

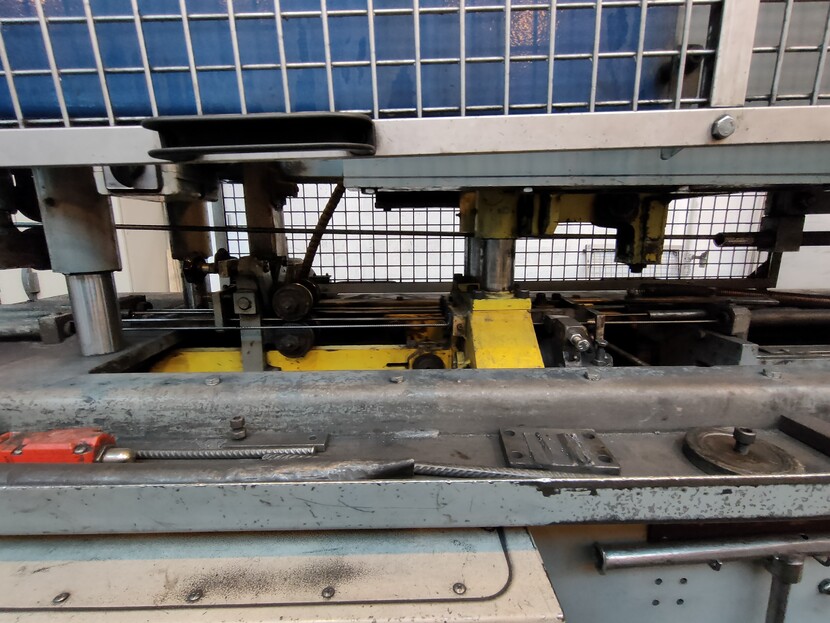

Înălțimea fasciculului este reglabilă continuu de la 70 la 300 mm. Sudare la nivelul flanșei superioare de la HP 8 mm diametru și înălțimea grinzii 110 mm. Pasul de la 190 la 210 mm. Latimea bazei 75 mm. (Lățimi speciale de bază prin expansiune). Firele sunt alimentate din bobine și îndreptate la 2 niveluri în comode cu scripete reglabile individual. Blocurile de dresaj sunt reglabile individual la diametrul firului. Pe una dintre rolele de nivelare poate fi montată o manivelă pentru a alimenta firul în mașină. Statie de indoire actionata hidraulic pentru formarea diagonalelor. Diametrul bolțului de îndoire 22 mm. Alimentare mecanică cu prindere hidraulică a tuturor firelor. Electrozii de sudura sunt controlati hidraulic. Electrozi de sudura circulari pentru utilizare multipla. Dispozitiv de expansiune comandat hidraulic pentru lărgirea lățimii grinzilor până la max. 100 mm (centrul flanșei inferioare - flanșă superioară). Pornit și oprit. Suportul pentru suport de contra este integrat în partea de sudare. Măsurarea automată a lungimii. Tăiere cu foarfece hidraulice. Lungimile de la 2 m pot fi tăiate cu o grilă centimetrică. Inclusiv acționare electrică și unitate hidraulică.

Valori de conectare:

Voltaj 3 x 400 V / 240 V

Frecvenţă 50 Hz

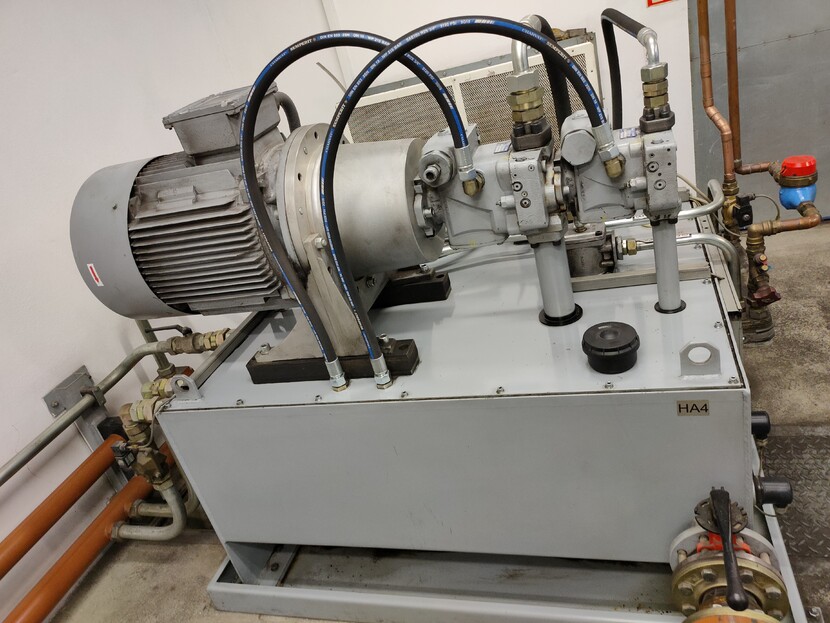

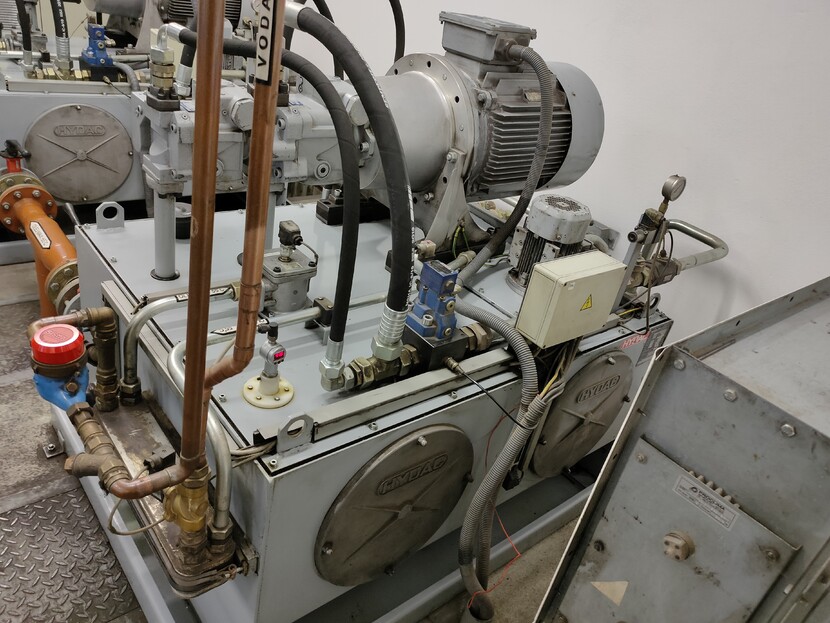

Unitate hidraulica 37 kW

Transformatoare de sudare 2 x 250 kVA

Puterea nominală necesară a transformatorului cca.500 kVA

Alimentare electrică 3 x 240 mm2, 1 x 95 mm2

Lungimea firului max. 30 m

Consum de aer comprimat aproximativ.500 jmen.I/min

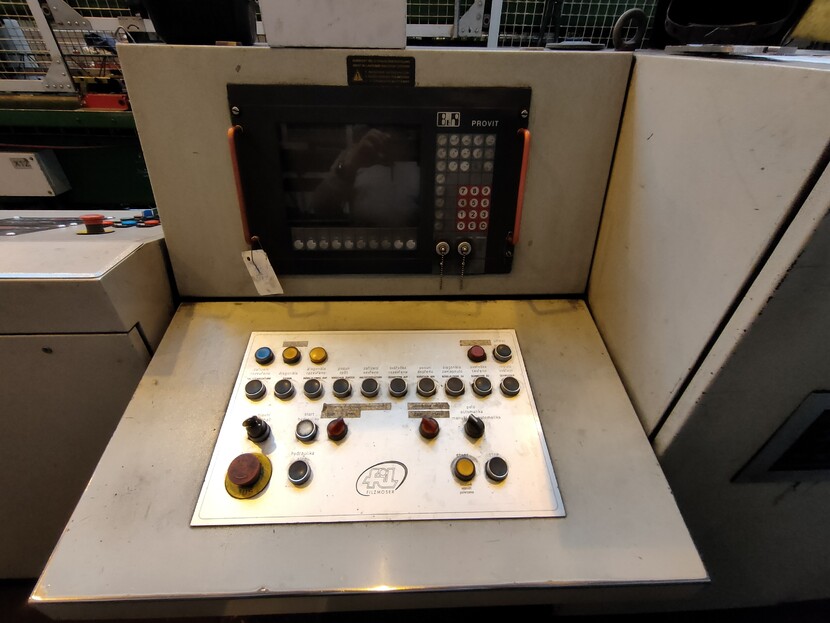

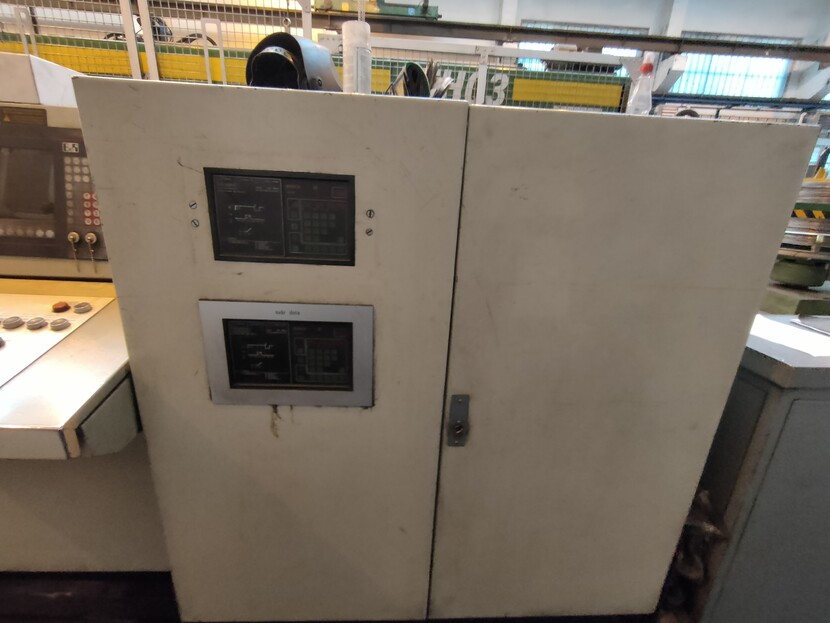

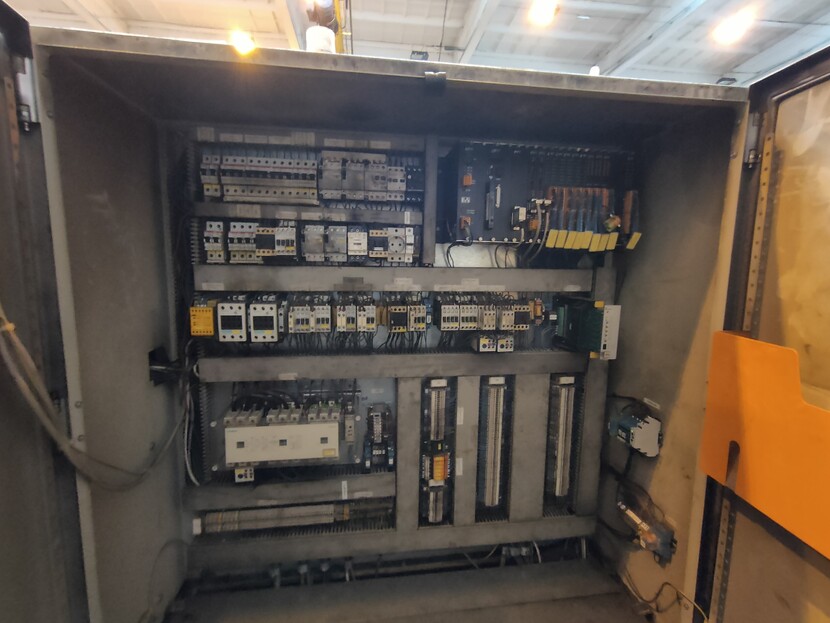

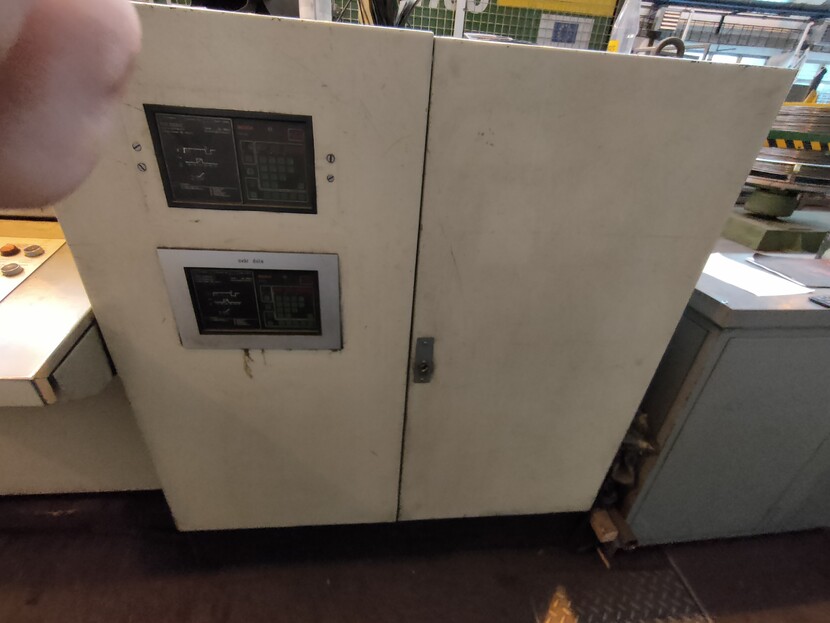

O cutie de control separată cu control electronic complet trifazat face parte integrantă din echipamentul de sudare. Toate componentele electronice pe panouri.

Controla Fil

Condițiile rețelei 400 V, 50 Hz, 3-fazat

Culoare gri RAL 7005 / chihlimbar RAL 1016

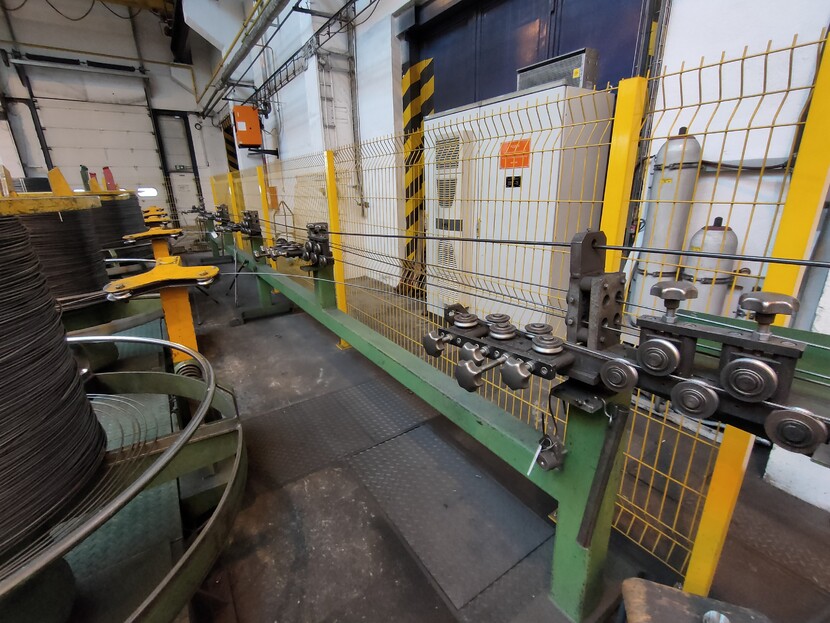

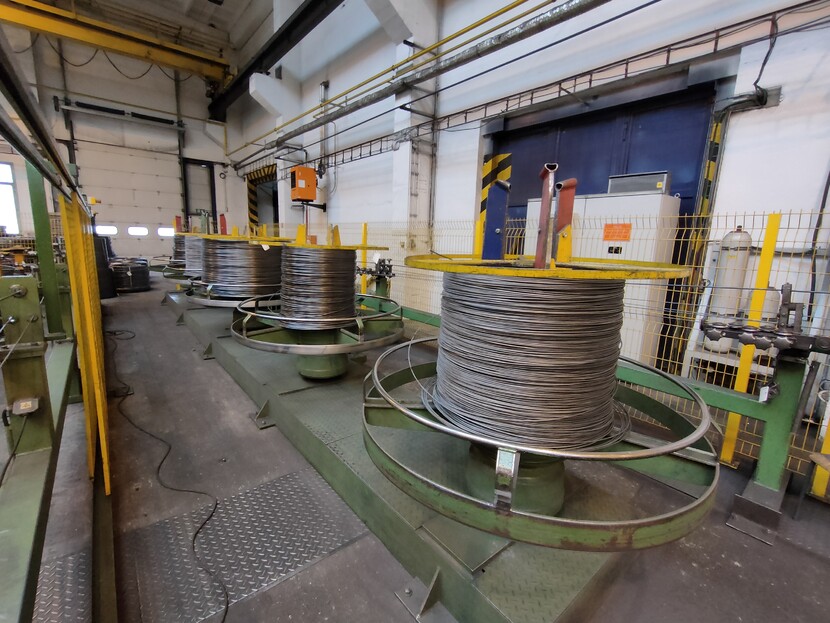

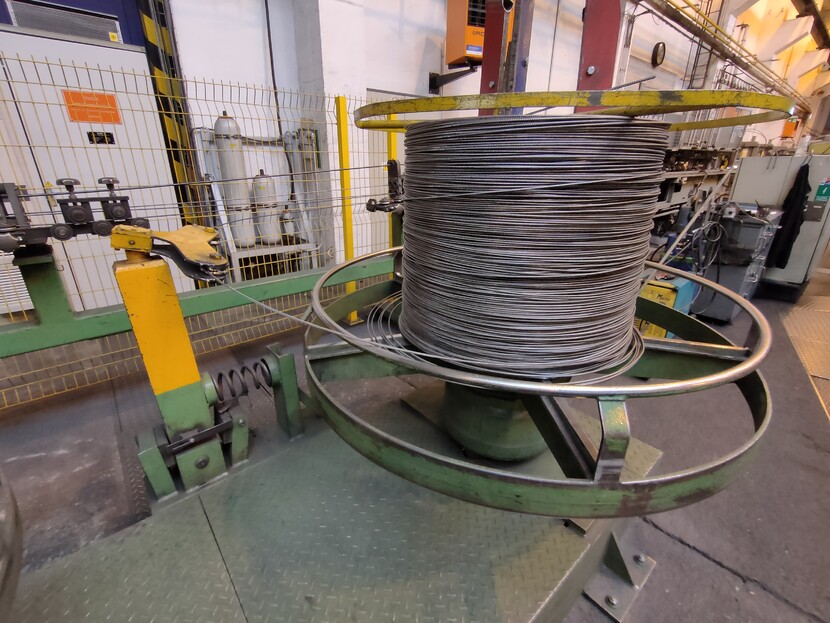

Pos.2 1 Desfășurator de sârmă cu manivelă

Constă din 5 plăci rotative, inclusiv coroane de mulinete montate fixe.

La balansarea înapoi, manetele basculantei de nivelare a firului sunt aduse în mișcarea de frână.

Adaptat pentru Compact - bobine cu greutatea bobinei de până la 3.000 kg.

Direcția de desfășurare urmează în sens invers acelor de ceasornic.

Pos.3 2 Sine de iesire pentru grinzi cu tava de colectare

Într-o stivă pot fi stivuite până la 50 de ferme.

Adaptat pentru lungimi de grinzi de la 1,2 la 14,0 m.
