Fil - GH 300V

Stroj na svařování prostorových výztuží E

Stroj Fil –GH 300V, rok výroby 1999

Stroj na svařování prostorových výztuží E

(5 ks odvíjení drátu, 1 ks automatického stohování 14m, 5 ks rovnacích kladek )

Technické údaje:

Horní pásnice 5 - 14mm hladký či žebírkovaný materiál

Diagonála 5 - 7mm hladký materiál ( 5 mm pouze do výšky nosníku 250mm-300mm prům.6

Spodní pásnice 5 - 14mm hladký či žebírkovaný materiál

Výška nosníku 70 - 300mm pro jednoduché pásnice

Světlé rozpětí

Spodní pásnice 75mm ( vně )

SLOŽENÍ STROJE

Pos.1 1 Automatický stroj na svařování nosníků Fil-GH300V s variabilním posuvem

Vybaven následujícím:

elektrické přestavování výšky celého stroje
integrovaná konzola pro rozpínací zařízení
integrované mechanické odvinovací zařízení

Výška nosníku plynule nastavitelná od 70-300mm. Svařování v úrovni horní pásnice od HP 8 mm průměru a výšky nosníku 110mm. Krok 190 až 210mm. Šířka základny 75mm. (Zvláštní šířky základny prostřednictvím rozpínání). Dráty jsou přiváděny od svitků a v jednotlivě nastavitelných kladkových dresurách rovnány do 2 úrovní. Dresurové bloky jsou jednotlivě nastavitelné na průměr drátu. Na jednu z rovnacích kladek může být nasazena ruční klika pro zavádění drátu do stroje. Hydraulicky poháněná ohýbací stanice pro formování diagonály. Průměr ohýbacího čepu 22mm. Mechanický posuv s hydraulickým upínáním všech drátů. Svařovací elektrody jsou ovládány hydraulicky. Kruhové svařovací elektrody pro vícenásobné použití. Hydraulicky ovládané rozpínací zařízení pro rozšiřování šířky nosníků až do max. 100mm( střed spodní pásnice – horní pásnice). Zapínatelné a vypínatelné . Konzola pro protidržák je integrována ve svařovací části. Automatické měření délky. Střih hydraulickými nůžkami. Délky od 2 m mohou být stříhány c centimetrovém rastru. Včetně elektrického pohonu a hydraulického agregátu.

Připojovací hodnoty :

Napětí 3 x 400 V / 240 V

Frekvence 50 Hz

Hydraulický agregát 37 kW

Svařovací tranformátory 2 x 250 kVA

Požadovaný jmenovitý výkon transformátoru/ů cca.500 kVA

Elektrické napájení 3 x 240 mm2, 1 x 95 mm2

Délka vodičů max. 30 m

Spotřeba tlakového vzduchu cca.500 jmen.I/min

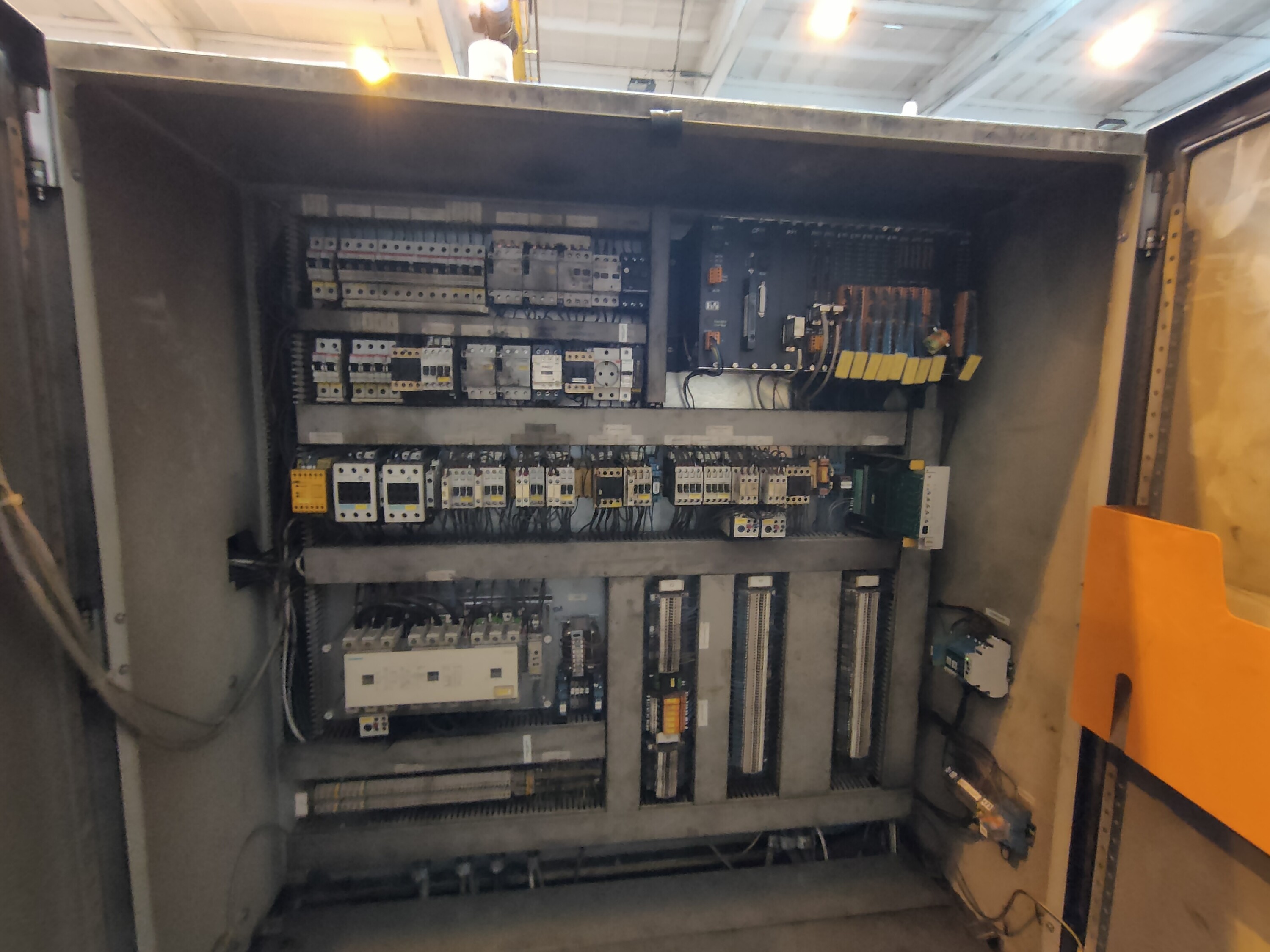

Oddělená ovládací skříň s kompletním 3-fázovým elektronickým Ovládáním vytváří integrální součást svařovacího zařízení. Veškeré elektronické součástky na osazovacích deskách.

Ovládání Fil

Síťové poměry 400 V, 50 Hz, 3-fázové

Barva šedá RAL 7005 / žlutá RAL 1016

Pos.2 1 Odvin drátu s klikovým pohonem

Sestávající z 5 otočných talířů včetně fixně montovaných navijákových korunek.

Při zpětném výkyvu kyvné páky na vyrovnávání drátu jsou uvedeny do pohybu brzdy.

Uzpůsoben pro Compact – svitky se svitkovými hmotnostmi do 3 000 kg.

Směr odvíjení následuje proti směru hodinových ručiček.

Pos.3 2 Výstupní dráha pro nosníky se sběrným zásobníkem

Až 50 příhradových nosníků může být v zásobníku nashromážděno.

Uzpůsobena pro délky nosníků od 1,2 do 14,0 m.
